Einführung

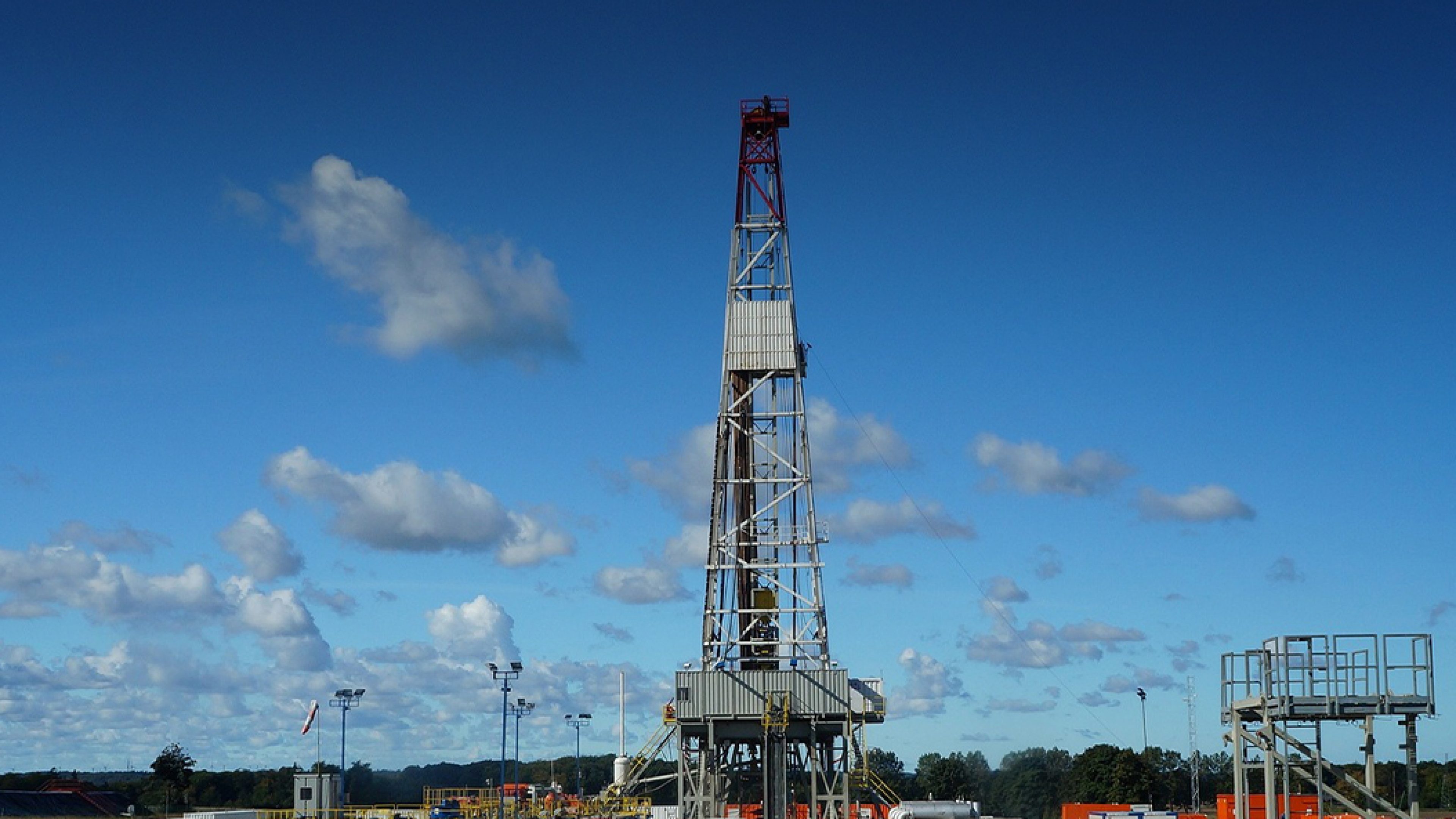

Landbohrinseln sind spezialisierte Bohreinrichtungen, die an Land zur Förderung von Kohlenwasserstoffen wie Öl und Gas eingesetzt werden. Diese Bohrinseln können in unbarmherzigen Umgebungen mit extrem rauem und trockenem Klima, potenziellen Gefahren und strengen Sicherheitsvorschriften eingesetzt werden. In diesen Bereichen, in denen Präzision und Sicherheit von entscheidender Bedeutung sind, geht die Rolle der Beleuchtung über die Beleuchtung hinaus – sie wird zu einer entscheidenden Komponente für die betriebliche Effizienz und die Risikominderung. Spezialisierte LED-Beleuchtung ist daher aus Gründen erforderlich, die über die Beleuchtung hinausgehen.

In der Vergangenheit waren Leuchtstoffröhren auf Bohrinseln weit verbreitet, aber im Laufe der Zeit hat die Leuchtstoffröhrentechnologie ihre Mängel und Schwächen offenbart, insbesondere wenn es um gefährliche Bereiche oder schwieriges Terrain geht. Leuchtstoffröhren verlieren 40 % ihrer ursprünglichen Lumen, was zu einer weniger konstanten Lichtleistung führt als bei LEDs, die ihre Helligkeit ohne eine solche Verschlechterung beibehalten. Außerdem kommt es bei Leuchtstoffröhren aufgrund ihrer im Vergleich zu LEDs kürzeren Lebensdauer häufiger zu Ausfällen. Diese häufigen Ausfälle erfordern einen hohen Wartungsaufwand. Manche mögen zwar argumentieren, dass eine verstärkte Wartung von Vorteil sein kann, aber an diesen schwierigen Standorten wird sie kostspielig und schwer zugänglich.

Die Herausforderungen und Lösungen

Leuchten für Landbohrinseln werden in einer Reihe von Bereichen installiert, die vom Maschinenraum, Schlamm- und Dieseltanks bis hin zu Mischsystemen, Werkstattbereichen und Akkumulatoren reichen. Die Verwaltung dieser vielfältigen und sensiblen Bereiche bedeutet eine Investition in mehr Ressourcen. Aus diesem Grund haben die Eigentümer von Bohrinseln jetzt eine größere Verantwortung, eine bewusste Arbeitsumgebung zu schaffen und zu erhalten. Lassen Sie uns dies genauer untersuchen.

Widersteht Explosionsgefährdeten Bereichen

Bohrinseln an Land befinden sich oft in Gebieten, die extremen Temperaturen (mehr als 40 Grad Celsius im Fall des Nahen Ostens) und Naturphänomenen wie Sandstürmen ausgesetzt sind, wodurch die Leistung einer Leuchtstoffröhre deutlich nachlässt. Im Gegensatz dazu bleibt eine LED-Leuchte weitgehend unbeeinflusst. Geräte, die in diesen Bereichen installiert sind, können auch chemischen Angriffen zum Opfer fallen, wenn Öl oder Schmiermittel auslaufen, wodurch die Leuchten dauerhaft beschädigt und unsicher werden. Diese Bereiche gelten daher als explosionsgefährdete Bereiche, die eine speziell entwickelte Ausrüstung erfordern, insbesondere die Beleuchtung, da sie für die Gewährleistung der Sicherheit entscheidend ist.

Einige Leuchten für explosionsgefährdete Bereiche werden aus GFK (glasfaserverstärktem Kunststoff/Polymer) hergestellt, das sie anfällig für chemische Angriffe machen kann und sich im Laufe der Zeit auch bei hohen Temperaturen zersetzt. Im Gegensatz dazu sind Raytec LED-Leuchten aus hochwertigem Aluminium mit einer kleinen, hochfesten Linse aus Polykarbonat gefertigt, was sie langlebig und für gefährliche Bereiche geeignet macht. Eine gute Leuchte für Bohrinseln muss nicht nur für explosionsgefährdete Bereiche geeignet sein, sie muss auch extrem robust sein. Raytec verfügt über weltweite Zertifizierungen, darunter ATEX, IECEX, UKEX und die Einhaltung nordamerikanischer Standards. Die Geräte verfügen außerdem über die Schutzklassen IP66 und IP67, um das Eindringen von Staub und Sand zu verhindern.

Längere Sonneneinstrahlung oder UV-Strahlen (ultraviolette Strahlen) sind an Land üblich und können dazu führen, dass die Linse der Leuchte Risse bekommt. Wenn die Beleuchtung in Außenbereichen installiert ist, kann diese ständige UV-Belastung bei einigen Leuchten zu Problemen führen. Dies gilt insbesondere für Leuchten aus GFK, die sich zersetzen und spröde werden können, wenn sie über einen längeren Zeitraum der UV-Strahlung ausgesetzt sind, was zu Problemen bei der Wartung und der strukturellen Integrität des Gehäuses führt. Im Gegensatz dazu sind Raytec LED-Leuchten dank ihrer hochwertigen Aluminiumkonstruktion selbst für die rauesten Umgebungen bestens geeignet.

Hohe Leistungsaufnahme

Aufgrund der enormen Größe von Bohrinseln ist es wichtig, eine gleichmäßige Ausleuchtung zu gewährleisten. Dies erleichtert nicht nur einen reibungslosen Arbeitsablauf und Betrieb, sondern spielt auch eine wichtige Rolle bei der Aufrechterhaltung der allgemeinen Sicherheitsstandards. Herkömmlichen Leuchten, wie z.B. Leuchtstoffröhren, mangelt es an intelligenten Funktionen, Anpassungsfähigkeit und ausreichender Leistung, was zusätzliche Einsätze erfordert und zu einem erhöhten Energieverbrauch und höheren Kosten führt.

Explosionsgefährdete Bereiche

Die Entsorgung von Leuchten als Sondermüll stellt eine weitere Herausforderung für die Betreiber von Bohrinseln dar. Herkömmliche Leuchten verwenden Leuchtstoffröhren, die, sobald sie ausgebrannt sind, aufgrund ihres Quecksilbergehalts zu Sondermüll werden, der spezielle Recyclingverfahren erfordert, um mögliche Schäden für die Umwelt, die Tierwelt und die menschliche Gesundheit zu vermeiden.

Im Gegensatz dazu enthalten LED-Beleuchtungslösungen keine giftigen Bestandteile und gelten daher nicht als Sondermüll. Sie können mit dem allgemeinen Recycling-Müll entsorgt werden.

Um den gefährlichen Abfall von Hochdruckentladungslampen (HID) und Quecksilberlampen zu reduzieren, sollten Besitzer von Bohrinseln in Erwägung ziehen, alte, ineffiziente Quecksilberlampen und Vorschaltgeräte durch die neue LED-Lampentechnologie zu ersetzen. Diese Umrüstung bietet eine höhere Lichtausbeute für eine längere Dauer bei deutlich niedrigeren Betriebskosten. Darüber hinaus sollte die Bohrinselverwaltung in Erwägung ziehen, Leuchten mit Metallhalogenid- (MHD) oder Natriumdampf-Hochdrucklampen (HPS) durch die neueste LED-Technologie mit geringem Stromverbrauch zu ersetzen, wie z.B. die SPARTAN LED-Technologie, die Energieeffizienz, lange Lebensdauer und sofortige Einschaltbarkeit gewährleistet, was für den Dauerbetrieb entscheidend ist.

Lichtverteilung

In Anbetracht der Ausdehnung von Bohrinseln an Land kann es sein, dass bestimmte Bereiche stärker beleuchtet werden müssen als andere.

Die Raytec-Beleuchtung geht dieses Problem bereits in der Beleuchtungsdesignphase des Projekts an. Sie sorgt für ein gleichmäßiges Lichtniveau auf einem vom Endbenutzer festgelegten Niveau und garantiert eine gleichmäßige Ausleuchtung der gesamten Anlage. Raytec-Leuchten sind mit verschiedenen Ausstrahlungsmustern in einer großen Auswahl an Ausstrahlungswinkeln erhältlich, um gezieltes Licht dorthin zu bringen, wo es am meisten benötigt wird, und um Verschwendung und Lichtverschmutzung zu minimieren und dem Endverbraucher die wirtschaftlichste Lösung zu bieten.

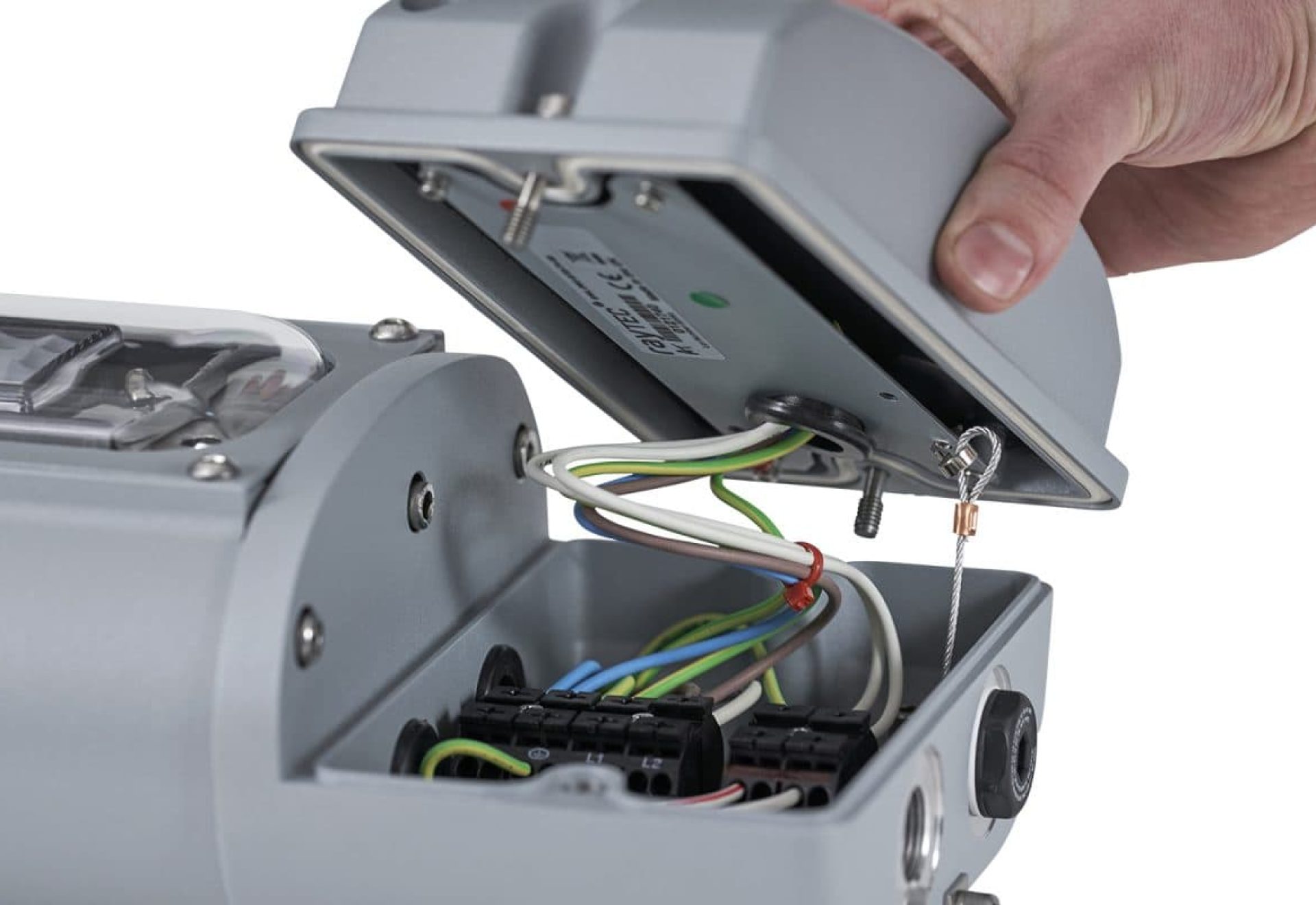

Die Beleuchtungslösungen von Raytec zeichnen sich durch ein innovatives Design und Funktionen aus, bei denen leichter Zugang, Sicherheit und Effizienz im Vordergrund stehen. Das modulare Design ermöglicht die Wartung einzelner Komponenten ohne umfangreiche Demontage, während der externe Zugang zur Leistungsaufnahme Reparaturen und Austausch vereinfacht. Die SPARTAN High Power Flood und die Bay-Reihe verfügen über eine abnehmbare, entfernt platzierte Leistungsaufnahme (PSU), die die Wartungsfreundlichkeit verbessert, ohne das Hauptgerät zu stören. Darüber hinaus ermöglichen die ferngesteuerten Leuchten von Raytec Einstellungen und Diagnosen ohne physischen Zugang, wodurch Ausfallzeiten minimiert und Arbeitskosten gesenkt werden können.

Verlässlichkeit

a) Vibrationsbeständigkeit

Landplattformen sind starken Vibrationen ausgesetzt, die herkömmliche Flutlicht- oder Leuchtstofflampen beschädigen können. Diese Lampen müssen häufig gewartet werden, vor allem bei Krananwendungen, da ihre empfindlichen Glühfäden und Komponenten brechen oder sich verschieben können. Im Gegensatz dazu ist LED-Beleuchtung von Natur aus vibrationsresistenter als herkömmliche Beleuchtung. Raytec bietet auch spezielle LED-Beleuchtung für Kräne an, wie z.B. unsere SPARTAN-Leuchten, die aufgrund ihres robusten Designs, ihrer stabilen Bauweise und ihrer Dämpfungstechnologie von Natur aus vibrationsresistent sind.

b) Erhöhte Sicherheit mit sekundären Rückhaltepunkten

Bei der Beleuchtung von explosionsgefährdeten Bereichen steht die Sicherheit an erster Stelle. Um die Sicherheit unserer Leuchten und damit der Projekte zu erhöhen, ist jede Einheit mit sekundären Haltepunkten ausgestattet. Diese beiden Verankerungspunkte ermöglichen die Befestigung von Sicherheitskabeln und bieten eine zusätzliche Sicherheitsebene. Dank dieser Funktion bleiben die Leuchten auch dann sicher an ihrem Platz, wenn das primäre Montagesystem ausfällt, und verhindern so mögliche Unfälle oder Schäden.

c) Leichtes und langlebiges Design

Die meisten Bohrschiffe sind so konzipiert, dass sie von Ort zu Ort transportiert werden können. Häufige Ortswechsel von Bohrinseln erfordern Beleuchtungslösungen, die sowohl leicht als auch langlebig sind. LED-Leuchten sind wesentlich leichter als ihre herkömmlichen Gegenstücke, wie z.B. Leuchtstofflampen. Dieses geringere Gewicht macht die Installation und das Umstellen von Beleuchtungskörpern einfacher und weniger arbeitsintensiv. Darüber hinaus ist die SPARTAN-Reihe stolz darauf, robust und langlebig zu sein. Die Linse aus UV-stabilisiertem Polycarbonat und die IK10-Einstufung machen es nahezu unmöglich, sie zu zerbrechen. Diese robuste Konstruktion stellt sicher, dass die Leuchten intakt und funktionstüchtig bleiben. So wird das Risiko von Beschädigungen während des Transports eliminiert und die Wahrscheinlichkeit von Betriebsverzögerungen verringert.

d) Notbeleuchtung

Bohrinseln sind komplexe und energieintensive Betriebe, die eine stabile und zuverlässige Energiequelle benötigen, um einen reibungslosen Betrieb zu gewährleisten. Die elektrischen Systeme auf Bohrinseln leiden jedoch oft unter einem schlechten Leistungsfaktor, was zu Energieverlusten und geringer Energieeffizienz führt. Die Generatoren, die für die Stromversorgung von Bohrinseln verwendet werden, sind oft instabil, und ein Stromausfall, der die Beleuchtung vor Ort lahmlegt, führt zum Stillstand der Bohrinsel und stellt ein großes Sicherheitsrisiko dar.

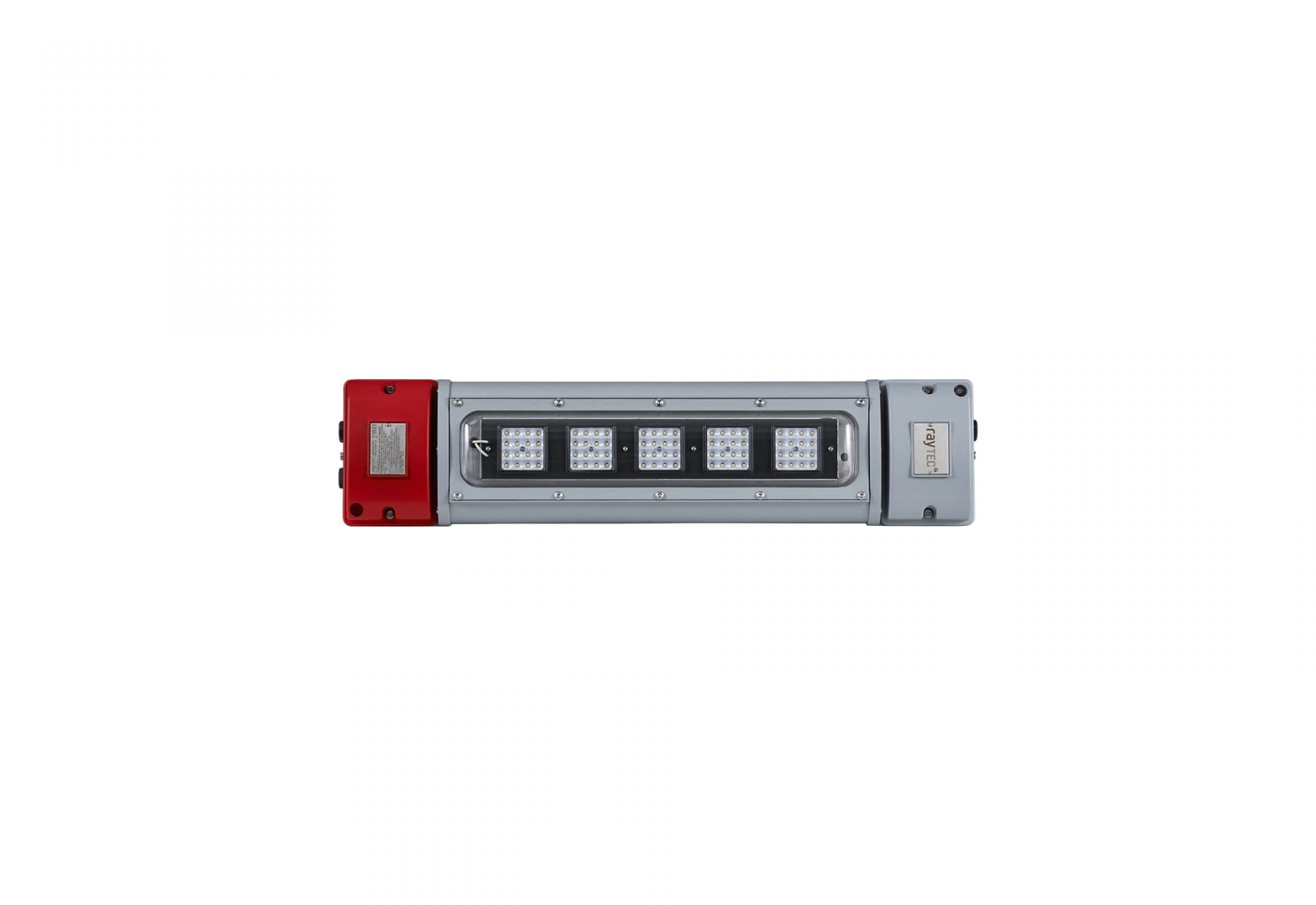

Raytec bietet verschiedene Notfallvarianten seiner Leuchten an, um sicherzustellen, dass vor Ort immer Licht vorhanden ist, auch wenn die Leistungsaufnahme unterbrochen ist. Das Standard-Notfallmodell bietet eine Leistung von 25% mit einer Dauer von 180 Minuten. Darüber hinaus gibt es für die meisten Produkte Optionen für 50%, 75% und 100% Leistung. Diese Vielseitigkeit stellt sicher, dass bei Stromausfällen ein angemessenes Beleuchtungsniveau aufrechterhalten wird.

Eine Leuchte mit einer Notstrombatterie, die die Lichtleistung aufrechterhält, wenn der Netzstrom ausfällt, ist für jede Bohrinsel unerlässlich. Die Notbeleuchtung erhöht die Sicherheit vor Ort erheblich, da sie die Lichtleistung bei Stromausfällen aufrechterhält und so die Gefahr von Verletzungen oder Zwischenfällen verringert. Die SPARTAN-LED-Leuchten von Raytec arbeiten bei kurzzeitigen Spannungsabfällen für eine bestimmte Dauer mit voller Lichtleistung weiter und schalten sich bei einem Stromausfall sofort wieder ein – im Gegensatz zu herkömmlicher Beleuchtungstechnik, bei der es bis zu 15 Minuten dauern kann, bis sie wieder anspringt.

Die Notleuchten von Raytec sind mit einer intelligenten Notfallselbsttestfunktion ausgestattet. Dabei wird alle drei Monate ein stichprobenartiger Test durchgeführt, bei dem die Kapazität der Batterie und der Gesamtzustand der Leuchte gründlich geprüft werden. Wenn die Batterie nicht mit voller Kapazität arbeitet, kann die Leuchte sich selbst erholen, um die optimale Leistung wiederherzustellen. Dies gewährleistet Zuverlässigkeit und reduziert den Bedarf an manuellen Wartungskontrollen.

Nachhaltigkeit

Raytec bietet nicht nur hochmoderne Beleuchtungslösungen für Bohrinseln an, sondern legt auch großen Wert auf Nachhaltigkeit und Umweltbewusstsein. Unser Engagement wird durch das Erreichen der Kohlenstoffneutralität in den Jahren 2022 und 2023 veranschaulicht, ein Meilenstein, der unser Engagement für die Minimierung der Umweltauswirkungen unterstreicht. Intern hat Raytec ein Sustainable Planet Team eingerichtet, das die Aufgabe hat, Nachhaltigkeitsinitiativen im gesamten Unternehmen zu implementieren und zu beaufsichtigen. Darüber hinaus investiert Raytec aktiv in Aufforstungsprogramme und andere Nachhaltigkeitsinitiativen, was unser Engagement für die Umwelt weiter unterstreicht.

Lichtdesign

Bei der Installation eines professionellen Beleuchtungssystems empfehlen wir immer, einen professionellen Beleuchtungsdesign-Service zu beauftragen. Ein professioneller Beleuchtungsdesign-Service liefert dem Endbenutzer und dem Installateur einen detaillierten Bericht, der die Beleuchtungsniveaus aufzeigt, die vor Ort erreicht werden sollen. Dies stellt sicher, dass es bei der Inbetriebnahme keine Überraschungen gibt und dient als Leitfaden bei der Installation, wodurch die Installationszeit verkürzt wird. Ein gutes Beleuchtungsdesign bietet auch Kosteneinsparungen, sowohl durch die Reduzierung der Anzahl und Größe der vor Ort verwendeten Leuchten als auch durch die Senkung des Stromverbrauchs. All dies sollte erreicht werden, während gleichzeitig die Qualität des Lichts vor Ort verbessert wird.

Raytec bietet all seinen Kunden einen preisgekrönten, kostenlosen Beleuchtungsdesign-Service, der Ihre Installation zum Leben erweckt.

Im Jahr 2020 gewann Raytec die HazardEx-Auszeichnung ‚Bester Kundenservice‘ für seinen Beleuchtungsdesign-Service. Der Erfolg dieses Services beruht auf den klaren Vorteilen, die der Raytec-Beleuchtungsdesign-Service bietet, wie z.B. gleichmäßige Ausleuchtung, höhere Leistung, Kosteneinsparungen und die Funktion als perfekter Leitfaden für die Installation.

Diesen Service in Anspruch zu nehmen, ist einfacher als Sie denken. Je nach Komplexität Ihrer Installation kann Raytec Ihnen eine Reihe von Designs anbieten, die von einfach bis hochdetailliert reichen, wobei die kürzeste Durchlaufzeit nur 3 Tage beträgt! (Lesen Sie mehr)

Fazit

Bei der Bewältigung der einzigartigen Herausforderungen, die die Beleuchtung von Bohrinseln an Land mit sich bringt, sind innovative Lösungen gefragt, die Sicherheit, Effizienz und Nachhaltigkeit in den Vordergrund stellen. Die Betreiber von Bohrinseln stoßen auf Hürden wie explosionsgefährdete Bereiche, hohe Leistungsaufnahme, Entsorgung von Sondermüll, ungleichmäßige Lichtverteilung und zuverlässige Wartung. Die LED-Beleuchtungstechnologie, für die die langlebigen und energieeffizienten Leuchten von Raytec ein Beispiel sind, bietet eine praktikable Lösung. Darüber hinaus sorgen anpassbare Strahlenmuster und Optiken für eine gleichmäßige Ausleuchtung der gesamten Bohrinsel und erhöhen so die Sicherheit und die betriebliche Effizienz.

Die Zusammenarbeit mit spezialisierten Partnern für Beleuchtungsuntersuchungen bietet wertvolle Einblicke in die Bereiche der Bohrinseln, die eine fundierte Entscheidungsfindung und die Optimierung von Beleuchtungsstrategien ermöglichen. Durch die Implementierung dieser Lösungen und die Nutzung von Partnerschaften können die Eigentümer von Bohrinseln Beleuchtungsprobleme effektiv lösen und die Umgebung für alle Mitarbeiter sicher und produktiv machen.

Entdecken Sie hier Raytecs Angebot an LED-Beleuchtung für explosionsgefährdete Bereiche !
