Ex e vs. Ex d: Welche Schutzmethode ist die richtige für Sie?

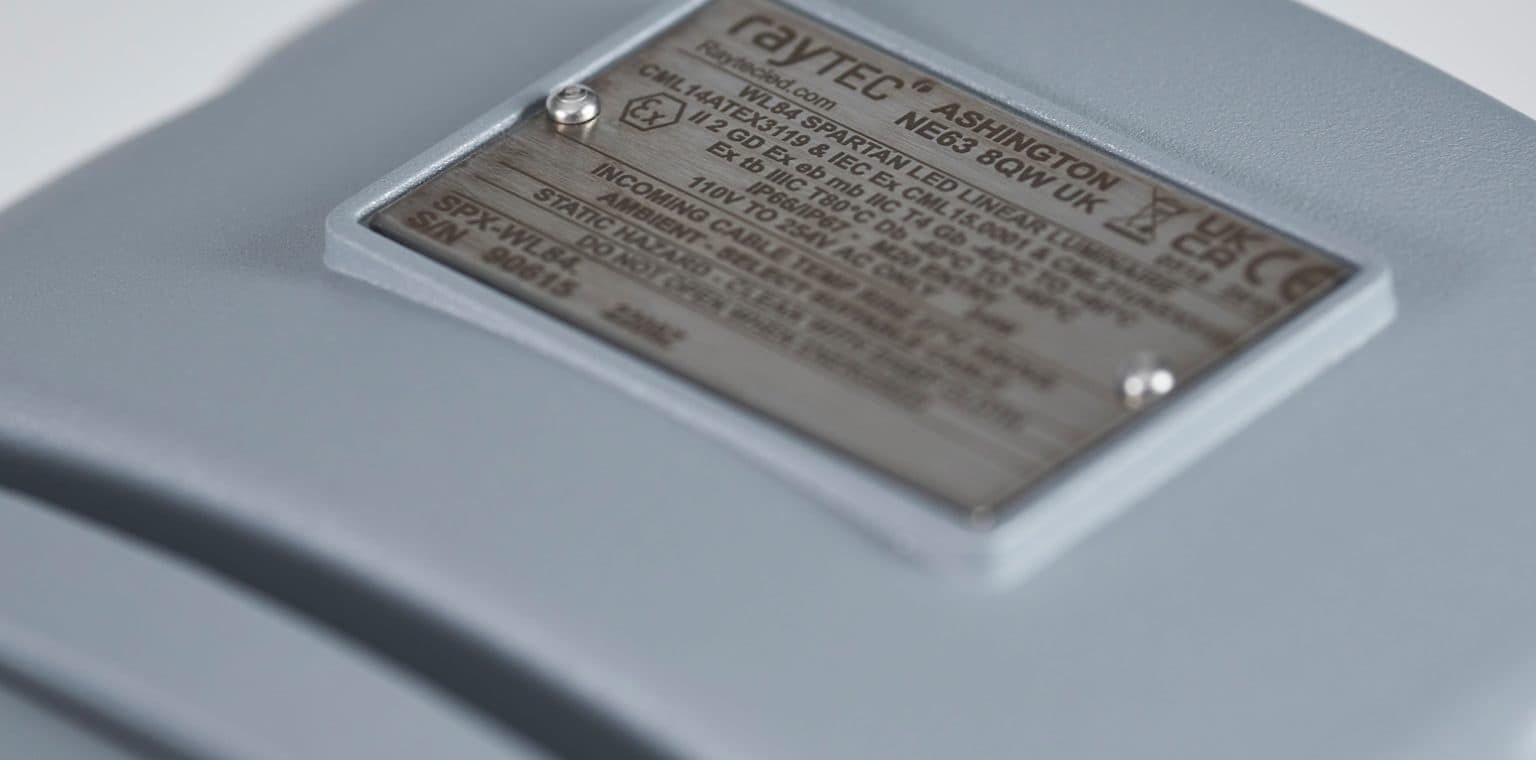

Bei der Auswahl einer Leuchte für den Einsatz in einem explosionsgefährdeten Bereich ist die Zertifizierung einer der wichtigsten Punkte, die berücksichtigt werden müssen. Vereinfacht ausgedrückt, muss die Leuchte je nach der Umgebung, in der sie installiert wird, eine entsprechende Zulassung erhalten. Wenn Ihr Standort als Gefahrenbereich der Zone 1 ausgewiesen ist, müssen Sie eine Leuchte spezifizieren, die nach den Normen der Zone 1 zugelassen ist.

Darüber hinaus ist es auch wichtig, die bei der Zertifizierung verwendete Schutzmethode zu berücksichtigen, da diese einen erheblichen Einfluss auf die Konstruktion der Leuchte haben kann. Es gibt zwar verschiedene Schutzarten, aber zwei sind bei Ex-Leuchten besonders verbreitet: Ex e „erhöhte Sicherheit“ und Ex d „druckfest“;

Ex e – Leuchten, die nach dieser Norm zugelassen sind, sind so konstruiert, dass sie kühl laufen und das Auftreten von Lichtbögen, Funken und Hotspots verhindern. Kurz gesagt, geht es bei dieser Schutzmethode darum, die Explosionsgefahr zu verhindern, indem sichergestellt wird, dass keine Zündquelle entstehen kann.

Ex d – Leuchten, die nach dieser Norm zugelassen sind, müssen in der Lage sein, eine Explosion und den dabei entstehenden Druck sicher einzudämmen. Sie müssen verhindern, dass Feuer oder Funken aus dem Gehäuse in die umgebende explosionsfähige Umgebung gelangen. Diese Schutzmethode konzentriert sich daher eher auf die Eindämmung als auf die Prävention.

Mit einem grundlegenden Verständnis der Prinzipien, die diesen Schutzmethoden zugrunde liegen, werden wir uns nun im Detail ansehen, wie dies die Art und Weise bestimmt, wie eine Leuchte konstruiert werden kann, und wie sich dies auf den Endverbraucher auswirkt.

Wartungsfreundlichkeit

Einer der Hauptunterschiede (zwischen Leuchten, die nach den Normen Ex e oder Ex d zertifiziert sind) besteht in der Wartungsfreundlichkeit der Leuchten.

Ex d-Leuchten werden mit Flammenpfaden entworfen. Die Flammenwege sind für die Ex-Zertifizierung der Leuchte von entscheidender Bedeutung, da sie die Flammen löschen, bevor sie in die äußere Umgebung gelangen können. Um einen angemessenen Flammenabstand aufrechtzuerhalten, wird eine Reihe von Schrauben (mit einem bestimmten Drehmoment angezogen) verwendet. Diese müssen entfernt werden, um für Wartungsarbeiten Zugang zu den internen Komponenten zu erhalten.

Das macht die Wartung nicht nur zeitaufwändiger, sondern auch komplizierter für die Person, die sie durchführt. Sie müssen darauf achten, dass der korrekte Flammenspalt beim Wiederzusammenbau des Gehäuses erhalten bleibt. Andernfalls könnte die Ex-Bescheinigung ungültig werden.

Mit der Ex e-Schutzart entfällt die Notwendigkeit, Flammenwege zu verwenden, was bedeutet, dass diese Probleme beseitigt werden und die Leuchte viel einfacher zu warten ist.

Einfacher Einbau

Ein weiterer Nachteil des Versuchs, eine Explosion „einzudämmen“, ist die Art und Weise, wie das Gehäuse einer Leuchte konstruiert sein muss; es muss ausreichend dick sein, um eine Explosion und den damit verbundenen Druck zu dämpfen. Eine Ex d-Leuchte ist daher in der Regel größer, sperriger und schwerer als eine vergleichbare Ex e-Leuchte. Durch ihr geringeres Gewicht und ihre kompaktere Bauweise sind Ex e-Leuchten einfacher zu installieren und zu warten. Wenn sie aus widerstandsfähigen Materialien wie Aluminium oder Edelstahl gefertigt sind, können sie dennoch ein hohes Maß an Haltbarkeit und Robustheit aufweisen.

Temperaturbereiche und Gasgruppen

Da sich die Eigenschaften eines Gases oder Dampfes bei niedrigen Temperaturen ändern, sind die meisten Ex d-Leuchten nicht für die Installation in Bereichen unter -20° C geeignet. Da Ex e-Leuchten so konstruiert sind, dass sie das Auftreten einer Zündquelle verhindern (und nicht das Eindringen oder Entweichen von Gasen), haben sie wahrscheinlich eine viel breitere Temperaturklasse. Natürlich sollten Sie immer die Temperaturklasse eines ATEX-Gerätes überprüfen, aber dieses Verständnis sollte Ihnen die Spezifikation erleichtern.

Wenn Ihre Anwendung Geräte erfordert, die für IIC-Gasgruppen zertifiziert sind, kann es darüber hinaus schwierig sein, eine geeignete Ex d-Leuchte zu finden. Da die Gase der IIC-Gasgruppe als besonders risikoreich gelten, muss eine Ex d-Armatur engere Flammenabstände aufweisen (die in der Herstellung aufwändiger sind). Aus diesem Grund gibt es nur wenige Ex d-Armaturen, die für IIC-Anwendungen zugelassen sind, und die, die es gibt, sind meist teuer und noch schwieriger zu warten.

Drahtlose Technologie

Die Einführung neuer Technologien in explosionsgefährdeten Bereichen ist immer eine Herausforderung, aber wir sehen allmählich das Aufkommen von intelligenten / IoT-fähigen Leuchten (wie sie in der Industrie und im Handel üblich sind).

Wie wir bereits festgestellt haben, muss das Gehäuse einer Ex d-Leuchte ausreichend dick sein, um eine Explosion und den dabei entstehenden Druck abzufangen. Ähnlich wie es schwierig sein kann, in einem Haus mit dicken Wänden ein gutes Wi-Fi-Signal zu erzielen, ist ein Ex d-Gehäuse möglicherweise nicht die beste Lösung für die drahtlose Technologie. Im Gegensatz dazu gibt es bei der Ex e-Schutzmethode viel mehr Möglichkeiten, diese Art von Technologie in die Leuchte zu integrieren.
